從前面對調壓特性的分析不難看出，要保證無功電流的均勻分配，原則上可以采用兩種方法：一是讓并聯運行的發電機具有相同的調壓特性和必要的調差率；另一種方法是直接測量出每臺發電機的無功電流偏差△I_k，然后根據△I_k的大小和符號，來增加或減小發電機的勵磁。使用前一種方法的裝置叫無功電流自動分配裝置。對于按電壓偏差進行調節的調壓器，大多采用這兩種方法以保證無功功率的均勻分配。

    所謂調壓器偏差進行調節，簡單地說，就是調壓裝置的輸出——勵磁電流，與發電機的電壓偏差成正比，也即

式中U_g——電壓調節的給定值；

     U——發電機的實際電壓；

     K——調節器的比例系數，或稱閉環放大倍數。

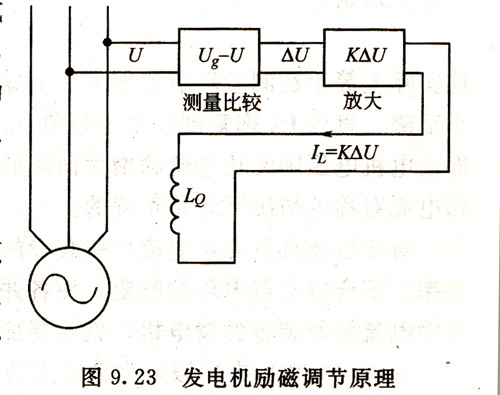

    圖9. 23是這種調壓器的原理圖，為了便于分析，把調壓器的測量比較環節單獨框出，這一環節的作用原理，是將輸入的發電機端電壓經過一定變換后（比如變壓、整流），與某一給定數值（比如某一穩壓管電壓）進行比較，然后輸出一個與發電機電壓偏差成正比的信號AU。調壓器輸出的勵磁電流則在一定范圍內和這一電壓偏差信號成正比。屬于這一類型的調壓裝置很多，如各種晶閘管調壓器、帶校正器的自勵恒壓裝置、炭阻式調壓器等。但是，如果僅僅為了討論無功負載分配問題，則只要把握住這類調壓器的輸入（測量環節）和輸出（勵磁電流）之間的基本規律，便可不去深究那些種類繁多、關系復雜的中間環節。一般地說，做到這點也并不困難。

    對這類調壓系統的特性，應該突出說明兩點。

    i．這類調壓器原則上屬于有差調節，即由于某種原因（如負載電流增加、勵磁繞組溫度升高等）增大了發電機的電壓偏差△U，從而要相應地改變勵磁電流，以減小這一電壓偏差，但發電機的電壓偏差并不能完全被消除，因?yàn)橄?/span>△U也就消除了調節勵磁電流的依據，因此調壓器必然是有差特性的。雖然如此，為了保證調壓精度和快速性要求，這類系統總是具有很高的放大倍數K，即△U很微小的變化就能使勵磁電流有足夠強的改變，以維持發電機電壓接近給定值，因此，對于無功功率分配來說，這種自然的調差率可以說是微不足道的，不妨仍把它看成是無差特性。即可以近似地認為調壓器能消除電壓偏差。

    ⅱ．所謂調壓器消除電壓偏差，是指的測量元件輸入給它的電壓偏差信號△U。這一信號可以是發電機的實際電壓偏差，也可以不是發電機的實際電壓偏差。比如，在發電機電壓正常的情況下，在測量元件輸入端人為地疊加一個電壓，使其出現偏差信號△U，調壓器照樣會改變發電機的勵磁，最后使△U≈0，但發電機的電壓卻偏離了給定值，其偏離給定值的大小，基本上等于疊加給測量元件的那個信號電壓。無功電流調差裝置的工作原理，就是在測量元件的輸入端疊加一個和無功電流成比例的電壓信號，從而使調壓器減低發電機電壓，以獲得有差的調壓特性。
